Котлы SIME RX
Напольные чугунные газовые котлы Sime (Симе) серии RX предназначены для отопления жилых и промышленных помещений малых и средних объемов.
Преимущество котлов этой серии заключается в их атмосферной горелке – эти котлы могут стабильно работать при низком давлении в магистрали – до 7,5 миллибар, что очень важно для котлов работающих в Украине. Кроме того, применение атмосферной горелки делает котлы бесшумными. И еще одна из особенностей заключается в том, что теплообменник сделан из качественного чугуна, а это значит – он практически не подвержен коррозии.
Надежный и верный выбор
RX представляет собой полную гамму напольных котлов высокой производительности с атмосферной мультигазовой горелкой из нержавеющей стали и чугунным теплообменником, прекрасно подходящим для отопления помещений маленьких и средних размеров. Внимательный подход к каждой детали позволил объединить в моделях RX современный и элегантный дизайн, простоту установки и ухода. Котлы предлагаются в семи моделях мощностью от 22 до 60,7 кВт с открытой камерой сгорания и одна модель с принудительной тягой мощностью 31 кВт. RX обеспечен электронной системой розжига; в версии PVA расширительный бак, насос и предохранительный клапан предусмотрены в серийном варианте. Все модели RX могут присоединяться к бойлерам BA и прекрасно обеспечивать горячей водой.
Чугунная душа
Чугун является сплавом, долго сохраняющим свои свойства, неподдающимся износу и ставшим синонимом надежности и простоты ухода. Структура секций приводит к отличным результатам горения с пониженным выводом вредных газов в окружающую среду. Такой эффект достигнут блягодаря многолетниму опыту Sime в проектировке и производстве чугунных теплообменников.
Простое использование
Достаточно одной кнопки для запуска котла, который будет сам автоматически управлять установкой режима и всеми фазами функционирования: включая рубильник, котел запускается, реагируя на запрос тепла.
Регулировка температуры происходит с помощью ручки термостата в рамках от 45 до 85°C. Для обеспечения максимальной безопасности кнопки панели управления защищены дверцей против случайного нажатия.
Компоненты панели управления котлов Sime RX
- Главный выключатель.
- Включение после блокировки.
- Дымовой термостат.
- Гидрометр.
- Термометр.
- Предохранительный термостат.
- Термостат регулировки температуры.
Надежность и гибкость в эксплуатации
Котлы RX могут устанавливаться как в традиционные системы, так и в системы отопления с разделением на зоны.
Для установки такого типа для моделей с естественной тягой предусмотрены полный набор аксессуаров для гидравлических соединений и электрический регулятор для управления зонами (до трех). Версия котлов с принудительной тягой с помощью дополнительного набора может управлять второй зоной.
Принудительная тяга - не проблема
К закрытой камере сгорания RX BF Sime предоставляет полную гамму аксессуаров для аспирации и вывода дыма, способных решить любые проблемы проектировки и строительства системы отопления. Кроме того, предлагается серия аксессуаров с отводами анализа выбросов горения.
Технические характеристики котлов Sime RX
| Характеристики | Sime RX 19 | Sime RX 26 | Sime RX 37 | Sime RX 48 | Sime RX 55 | Sime RX 26 BF |
|---|---|---|---|---|---|---|
| Тепловая мощность, кВт (кКал/ч) | 22,0 (18.900) | 30,5 (26.200) | 39,1 (33.600) | 48,8 (42.000) | 60,7 (52.200) | 23,2-31,0 (19.950-26.660) |
| Расход тепла номин./мин., кВт | 25,0 | 34,8 | 44,8 | 55,0 | 69,2 | 26,2-31,0 |
| КПД при номинальной мощности, % |
88,0 | 87,6 | 87,3 | 88,7 | 87,7 | 91,1 |
| КПД при 30% номинальной мощности, % | 84,5 | 84,8 | 85,2 | 85,4 | 85,8 | 92,0 |
| Чугунные секции, № | 3 | 4 | 5 | 6 | 7 | 4 |
| Объем воды, л |
10 | 13 | 16 | 19 | 22 | 16 |
| Максимально допустимое рабочее давление, бар |
4 | 4 | 4 | 4 | 4 | 4 |
| Потребление электроэнергии, Вт |
16-100* | 16-100* | 16 | 16 | 16 | 155 |
| Расширительный бак, объем/давление, л/бар | 8/1* | 10/1* | - | - | - | 10/1 |
| Максимальная прямолинейная длина горизонтальной коакс. трубы, м |
- | - | - | - | - | 2,8 |
| Максимальная горизонтальная длина разделительной трубы, м |
- | - | - | - | - | 8+8 |
| Вес, кг |
101-113* | 126-138* | 150 | 176 | 202 | 240 |
* Модель PVA CE IONO.

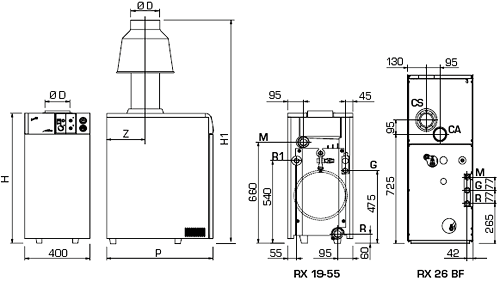

Габаритные размеры и гидравлические соединения котлов Sime RX
Размеры котлов Sime RX
| Модель | D, мм | P, мм | H, мм | H1, мм | Z, мм |
|---|---|---|---|---|---|
| Sime RX 19 | 130 | 595 | 850 | - | - |
| Sime RX 26 | 150 | 720 | 850 | - | - |
| Sime RX 37 | 180 | 670 | - | 1435 | 245 |
| Sime RX 48 | 180 | 770 | - | 1435 | 295 |
| Sime RX 55 | 200 | 870 | - | 1675 | 345 |
| Sime RX 26 BF | - | 760 | 1120 | - | - |
CA - аспирация ø80.
CS - выход ø80, коаксиальная труба ø60/100.
Подключения котлов Sime RX
| Подключение | Sime RX 19 | Sime RX 26 | Sime RX 37 | Sime RX 48 | Sime RX 55 | Sime RX 26 BF |
|---|---|---|---|---|---|---|
| M - подача под давлением | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | ¾" |
| R - обратный ход системы | 1 ½" | 1 ½" | 1 ¼" | 1 ¼" | 1 ¼" | ¾" |
| R1 - обратный ход | 1"* | 1"* | - | - | - | - |
| G - подключение газа | ½" | ½" | ¾" | ¾" | ¾" | ¾" |
| C1 - загрузка системы | ½" | ½" | ½" | ½" | ½" | - |
* Только модели PVA CE IONO.
Технические особенности котлов Sime RX
| Технические особенности | Sime RX 19-55 CE IONO | Sime RX 19-26 PVA CE IONO | Sime RX 26 BF |
|---|---|---|---|
| Предохранительный клапан 3 Бар |  |
 |
|
| Прибор безопасности дыма в случае отсутствия тяги в дымоходе блокирует работу котла | |
|
|
| Дифференциальное реле давления гарантирует правильность аспирации и выброса | |
||
| Электрический клапан двойного закрытия при отсутствии пламени прекращает подачу газа | |
|
|
| Предохранительный термостат | |
|
|
Инструкция по установке и эксплуатации котла SIME серии RX (*.pdf 370,0 Kb)
Перечень и описание запчастей для котла SIME серии RX (*.rar 140,0 Kb)
