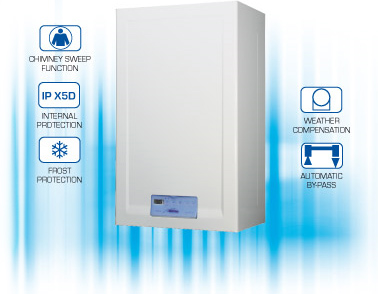

Котлы Sime Format DGT
Высокая мощность при малых габаритах
Sime Format DGT - это компактный настенный котел, который, благодаря своим малым размерам, является идеальным решением для малогабаритного жилья. Его применение особенно востребовано в новых многоквартирных домах, где мало свободного пространства, а вопрос теплоснабжения должен быть решен на высоком уровне. Элегантный дизайн, простота использования и широкие технические возможности могут удовлетворить любые потребности в отоплении и производстве горячей воды с качеством SIME.
Format DGT соответствует Директивам по Газу CEE 90/396, Электромагнитной защиты 2004/108/CE, Низкого напряжения 2006/95/CE и Энергосбережения CEE 92/42.
Функциональность
Панель управления котла Format DGT воплощает в себе удобство и функциональность. SIME использовала технологию емкостного сопротивления, что позволило применить сенсорные кнопки. Такое решение привело к отсутствию механических кнопок, что обеспечивает долговечность в эксплуатации, а также более высокий класс электрозащиты (IPX5D). Простое, интуитивно понятное управление делают эксплуатацию котла удобной, а ЖК дисплей и светодиоды визуально показывают информацию о текущих рабочих параметрах котла или его неисправности.

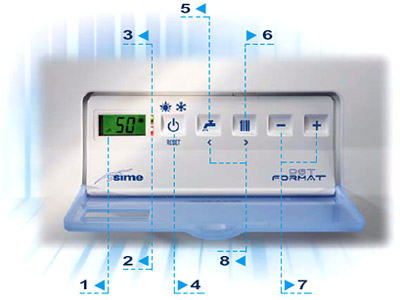

Панель управления Sime Format DGT
Компоненты панели управления
- ЖК дисплей.
- Красная лампа: сигнал о неисправности.
- Зеленая лампа: сигнал о нажатии кнопки.
- Кнопка выбора режима работы котла: "вкл./выкл.", "зима", "лето" и "сброс".
- Кнопка настройки системы ГВС.
- Кнопка настройки системы отопления.
- Кнопки изменения параметров.
- Кнопки выбора строки параметровдля настройки.
Передовые технологии
Format DGT - это котел с широкими техническими возможностями. Он оснащен автоматическим розжигом, электродом ионизации (обнаружения) пламени, ЖК дисплеем, модуляцией мощности в режимах отопления и ГВС, системой защиты котла от замерзания, работающей при температуре окружающей среды ниже -5°С. При подключенном датчике наружной температуры котел может работать по заданному отопительному графику, что позволяет экономить расходы на отопление. При подключении к котлу доп. комплекта он может управлять контуром солнечных панелей в составе системы ГВС. В состав комплекта входит 3-х ходовой смесительный термостатический клапан и датчик NTC, который измеряет температуру воды в бойлере гелиосистемы, тем самым определяя необходимость включения котла в режиме ГВС для догрева горячей воды из условия установленной пользователем температуры горячей воды (кнопка “5").
Технические особенности котлов Sime Format DGT
- Циркуляционный насос с автоматическим клапаном выпуска воздуха.
- Дифференциальный прессостат, контролирующий работу вентилятора.
- Предохранительный клапан контура отопления на 3 бар.
- Автоматический и ручной байпас между подачей и обраткой системы отопления.
- Функция "Трубочист" для самодиагностики процесса горения газа.
- Механический фильтр на входе холодной воды.
- Датчик расхода горячей воды.
- Датчик утечки дымовых газов с отображением аварии на ЖК дисплее.
- Возможность подключения выносных контроллеров CR63 и CR73.
Технические характеристики котлов Sime Format DGT
| Характеристики | Sime Format DGT 25 OF | Sime Format DGT 25 BF | Sime Format DGT 30 BF |
|---|---|---|---|
| Номинальная тепловая мощность, кВт | 22,8 | 23,6 | 27,8 |
| Минимальная тепловая мощность, кВт | 8,5 | 7,5 | 9,0 |
| Тепловая нагрузка, кВт | 25,0 | 25,5 | 30,0 |
| КПД при номинальной мощности, % |
91,3 | 93,0 | 93,3 |
| КПД при 30% номинальной мощности, % |
90,1 | 90,5 | 91,1 |
| Класс эффективности (CEE 92/42) | ★★ | ★★★ | ★★★ |
| Потребление электроэнергии, Вт |
85 | 110 | 115 |
| Класс электрозащиты, IP | X4D | X5D | X5D |
| Температура в контуре отопления, °C | 40/80 | 40/80 | 40/80 |
| Объем воды в котле, л |
1,35 | 1,20 | 1,43 |
| Макс. давление воды в системе, бар |
3 | 3 | 3 |
| Расширительный бак, объем/давление, л/бар | 6/1,2 | 6/1,2 | 6/1,2 |
| Температура в контуре ГВС, °C | 30/60 | 30/60 | 30/60 |
| Производительность ГВС по EN 625, л/мин | 10,9 | 11,3 | 13,0 |
| Производительность ГВС при Δt 30°C, л/мин | 10,9 | 11,3 | 13,4 |
| Мин./макс. давление в контуре ГВС, бар |
0,2/7,0 | 0,2/7,0 | 0,2/7,0 |
| Макс. горизонт. длина коакс. труб ø 60/100, м |
- | 3,5 | 3 |
| Макс. горизонт. длина коакс. труб ø 80/125, м |
- | 6 | 6 |
| Макс. горизонт. длина разд. труб ø 80+80, м |
- | 15+15 | 12+12 |
| Класс NOx, мг/кВт*ч | 3 (<150) | 3 (<150) | 3 (<150) |
| Вес, кг |
26 | 30 | 31 |
Размеры и гидравлические подключения котлов Sime Format DGT

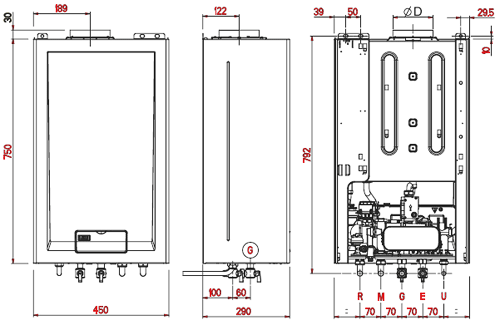

Модель "25 OF"
Размеры котлов Sime Format DGT 25 OF
| Модель | L, мм | K, мм |
|---|---|---|
| Sime Format DGT 25 OF | 450 | - |
| Sime Format DGT 25 BF | 400 | 203 |
| Sime Format DGT 30 BF | 450 | 221 |

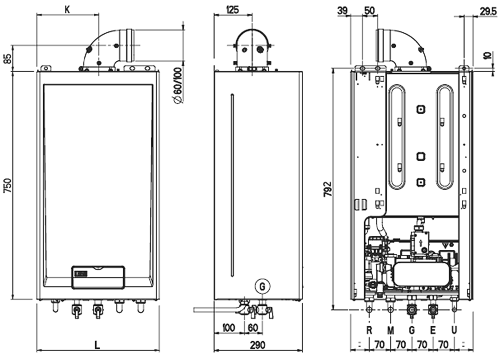

Модели "25-30 ВF"
Гидравлические подключения
| Подключения | Соединение |
|---|---|
| R - обратка отопления | G 3/4" |
| M - подача отопления | G 3/4" |
| G - газовое подключение | G 3/4" |
| E - вход водопроводной воды | G 1/2" |
| U - выход горячей воды | G 1/2" |
